ДАТЧИКИ ДАВЛЕНИЯ ДЛЯ ПОДВОДНОГО ПРИМЕНЕНИЯ
- – Диапазоны измерения от 70 до 1035 бар
- – Наружное давление до 3000 мН2О
- – Погрешность измерения ± 0.1 % ВПИ
- – Высокая надежность и превосходная долговременная стабильность
- – Высокопрочная, цельносварная конструкция
- – Изменения конструкции по заказу
Датчики серии PTX300 были разработаны в качестве высокоэффективных устройств для длительного и сверхнадежного применения при разработке нефтяных и газовых месторождений под дном моря.
Неремонтируемые, с диапазоном измерения до 1035 бар датчики способны работать в полностью погруженном состоянии на глубине 3000 мН2О.
Первоначально предназначенные для работы в составе космических гидравлических систем датчики серии PTX300 выполнены на основе технологии микрообработки кремния при получении тензорезистивного чувствительного элемента. Данное направление успешно развивается Druck вот уже в течение 30 лет.
Изделие сконструировано так, чтобы удовлетворить техническим требованиям, предъявляемых к подводным гидравлическим системам контроля. В частности, оценка прочности при воздействии высокого давления, защита от гидравлического удара и целостность кабельных электрических соединений в сочетании с высокой технологической точностью обеспечивают лидирующее положение датчиков давления серии PTX300 в этой области.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазоны измеряемых давлений
Любой диапазон в пределах от 0 - 70 до 0 - 1035 бар относительного избыточного и абсолютного давлений.
Возможны другие единицы измерения.
Испытательное давление
1,5?ВПИ.
Давление перегрузки
Рабочий диапазон может быть превышен до 2?ВПИ, но не более 1600 бар, без нарушения работоспособности датчика.
Вторично удерживаемое давление
Датчик будет безопасно эксплуатироваться при максимальном давлении до 1150 бар без утечки измеряемой среды.
Измеряемая среда:
Жидкости, совместимые со сплавом Inconel 625 и нержавеющей сталью.
Напряжение питания
От 10 до 30 В постоянного тока.
Минимальное напряжение на клеммах датчика равно 10 В и определяется по формуле:
Vmin=Vs-(0,02?Rl),
где: Vs - напряжение источника питания (В),
Rl - полное сопротивление токовой петли (Ом).
Выходной ток
От 4 до 20 мА пропорционально давлению (2-проводная схема включения).
Влияние напряжения питания
0,005% ВПИ/В.
Сопротивление изоляции
?100 МОм при испытательном напряжении 500 В постоянного тока.
Регулирование нуля и диапазона
±1% ВПИ при температуре 23°С.
Погрешность измерения (с учетом влияния вариации и воспроизводимости
±0,1%ВПИ, ±0.2%ВПИ
Долговременная стабильность
± 0,1% ВПИ/год при нормальных условиях эксплуатации.
Диапазоны температур
Окружающей и измеряемой сред: -30…+50°С;
Компенсируемый: -10…+40°С;
Хранения: -40…+80°С.
Влияние температур
± 0,5%ВПИ - суммарная ошибка.
Масса
270 г номинально.
Соединение для передачи давления
По согласованию с изготовителем возможно фланцевое уплотнение, штуцерное или резьбовое.
Электрическое соединение
Возможен выбор открытых выводов или морских разъемных соединителей.
Степень защиты от воздействия окружающей среды
IP68 для глубины погружения 3000 мН2О.
Информация при заказе:
1) Номер модели (Например: РТХ120/2WL).
2) Рабочий диапазон и вид измеряемого давления.
3) Тип электрического соединителя
4) Тип фланца или штуцера.
Заказчик может указать индивидуальные требования.

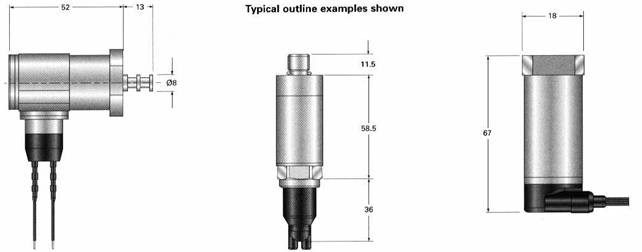

УСТАНОВОЧНЫЙ ЧЕРТЁЖ (размеры в мм)
|
